國內(nèi)外成套建筑垃圾處理工藝方案

大量研究表明，將建筑垃圾回收利用，可以用作公路路基、基層、底基層、墊層的原材料，只需要采用合適的加工工藝，建筑垃圾就可以實(shí)現(xiàn)變廢為寶。

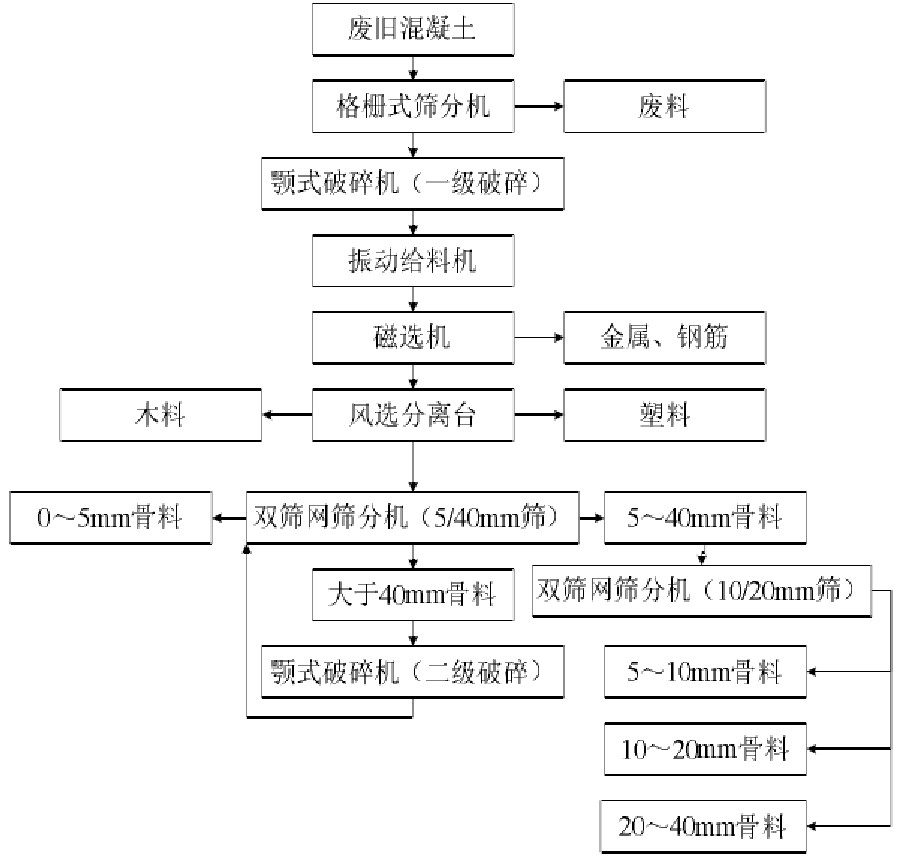

俄羅斯對于建筑垃圾再生利用方面的技術(shù)已經(jīng)較為成熟，在實(shí)際生產(chǎn)中得到了廣泛應(yīng)用。在處理以廢棄的混凝土塊為主要原材料的建筑垃圾時(shí)，首先采用顎式破碎機(jī)對其進(jìn)行粉碎處理。由于建筑垃圾中混有鋼筋、木材、塑料、紡織品等不符合路基材料使用的物質(zhì)，因此在破碎完成后，需要通過分選的工序，將這些雜質(zhì)從建筑垃圾碎料中分離出來。之后通過篩分的工序，可以得到不同規(guī)格的再生骨料。初次篩分篩網(wǎng)規(guī)格為5mm、40mm，粒級大于40mm以上為超粒徑骨料，進(jìn)入破碎機(jī)二次破碎。二次篩分篩網(wǎng)規(guī)格為10mm、20mm，經(jīng)初次篩分后5~40mm骨料進(jìn)入二次篩分，將骨料分為5~10mm、10~20mm、20~40mm三種粒徑。該套工藝采用兩套篩分設(shè)備，粒徑分級較細(xì)，但初期投資成本較大。

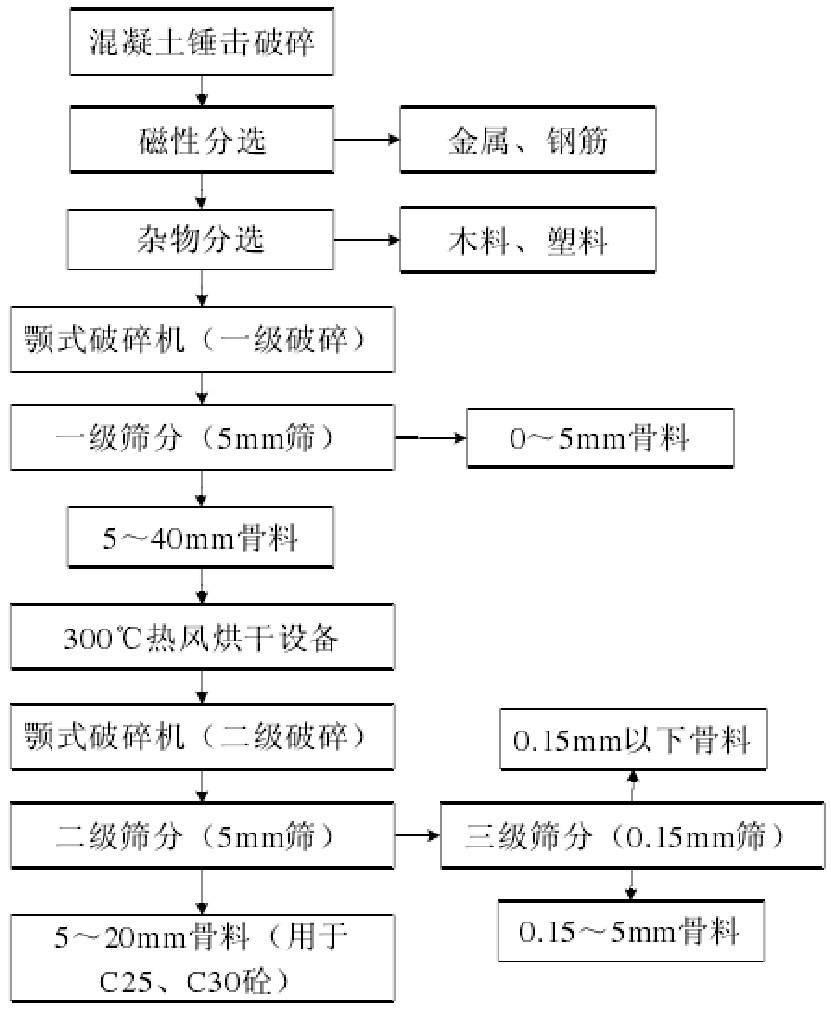

我國的建筑垃圾再生骨料的處理工藝大致相似，僅在部分細(xì)節(jié)上有所不同。當(dāng)下破碎、篩分的工藝都已相當(dāng)成熟，再生骨料的生產(chǎn)中關(guān)鍵是控制除雜、潔凈的工藝技術(shù)，具體流程見下圖。該套工藝中，處理對象也為混凝土，突出的特點(diǎn)就是在更好篩分后對于5~40mm骨料進(jìn)行了熱風(fēng)烘干。烘干處理可弱化砂漿與骨料的鍵聯(lián)接強(qiáng)度，有助于后續(xù)的破碎過程中砂漿從骨料表面脫落。

該套工藝經(jīng)過三次篩分得到5~20mm、0~0.15mm、0.15~5mm三種骨料，分選效果良好。但烘干處理、二次破碎、二、三級篩分使再生骨料的生產(chǎn)成本較大。

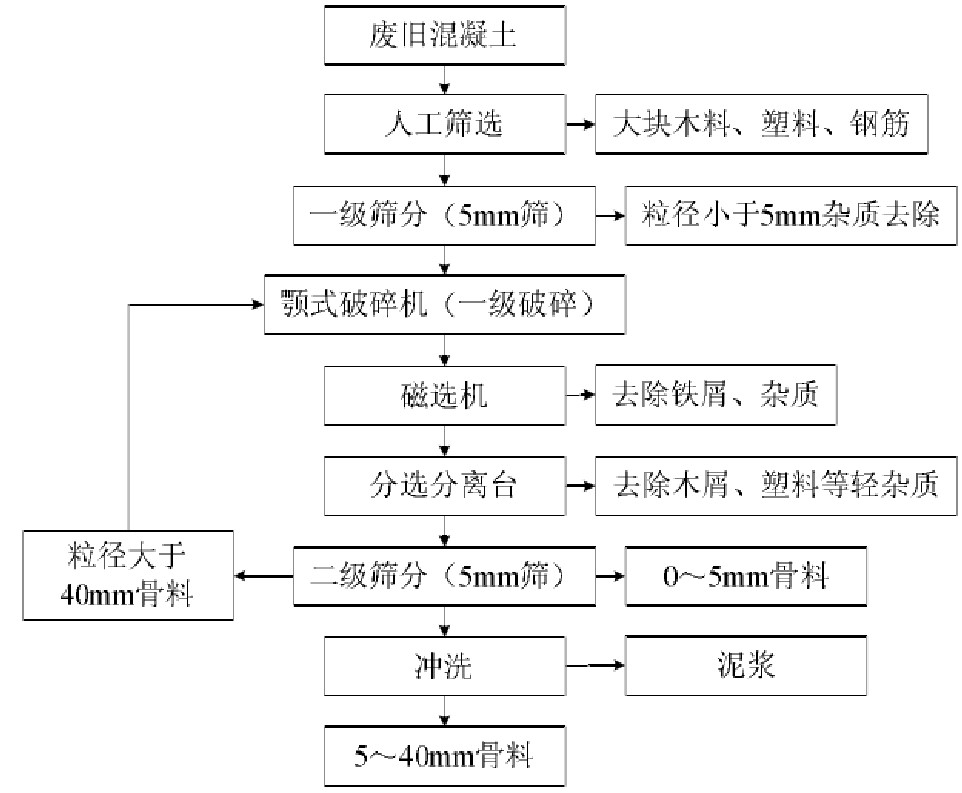

國內(nèi)也有不同的處理工藝方案，比如下圖，由于建筑垃圾中大塊物料的存在會對回收處理設(shè)備產(chǎn)生干擾和損壞，因此在回收處理之前，建議采用人工分揀的方式予以剔除，以保證建筑垃圾再生利用的順利進(jìn)行。該套工藝經(jīng)過兩次篩分得到5~40mm、0~5mm兩種骨料。為了獲得比較純凈的再生骨料，對5~40mm骨料采取了沖洗工藝，以去除粘土、淤泥等影響強(qiáng)度的雜質(zhì)。

該套工藝中人工分揀方式適用于經(jīng)濟(jì)型建筑垃圾骨料的加工。但所采用的沖洗工藝會增加生產(chǎn)成本，且在原有生產(chǎn)設(shè)備功率不變的情況，降低處理效率。
