再生粗骨料含量對再生混凝土性能的影響

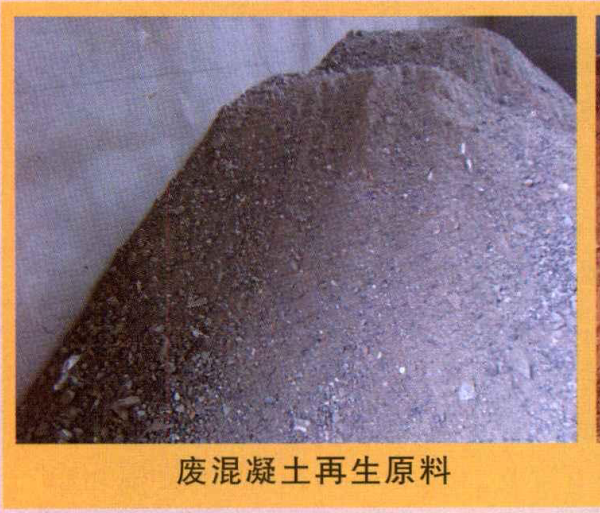

用再生粗骨料取代天然粗骨料造成混凝土拌合物和易性下降的原因是：與天然骨料相比，再生骨料的表觀密度較小、表面粗糙、孔隙多、比表面積大、吸水性強，混凝土拌合物中相當一部分水分被再生骨料所吸收，使參與保持混凝土拌合物和易性的水分數(shù)量減少，影響了再生骨料混凝土拌合物的和易性。并且被吸收的水量隨著再生粗骨料加入量的增加而增加，造成了混凝土拌合物和易性的不斷下降。

造成隨著再生骨料對天然骨料取代比例的增加，再生混凝土抗壓強度呈現(xiàn)出先增大后減小的趨勢的原因如下：

①再生粗骨料的吸水性遠遠大于天然骨料，在攪拌時混凝土拌合物時再生粗骨料會吸取一部分拌合水，造成混凝土拌合物水灰比的下降，提高了混凝土的強度。

②再生骨料的表面粗糙度也遠遠高于天然骨料，增加了骨料和混凝土基體之間的咬合效應，這也會在一定程度上提升混凝土的強度。

③再生骨料與新混凝土水泥石有著相近的彈性模量，因而在受力時在骨料一砂漿界面結(jié)合區(qū)域處產(chǎn)生的應力差比較小，使得在界面結(jié)合處受力產(chǎn)生微裂紋的趨勢也得以減小。

④當再生骨料在混凝土中的取代比例不太大時，水灰比以及骨料和混凝土基體之間的咬合效應對混凝土強度的影響超過了再生粗骨料本身強度對混凝土的影響，所以造成再生混凝土28d抗壓強度的提升。而當再生混凝土對天然骨料的強度取代比例很大時，再生骨料本身的薄弱性則對再生混凝土抗壓強度起決定性影響，造成了混凝土抗壓強度的下降。

雖然再生骨料100%取代天然骨料會造成混凝土強度的下降，但是下降的幅度并不太大。
